МТ-1200 «ГРАНАТ»,
исполнения: МТ-1200-33.121-7600, МТ-1200-33.084-7600
Ультразащищённые промышленные планшетные компьютеры (ППК)
МТ-1200 «ГРАНАТ»,
исполнения: МТ-1200-33.121-7600, МТ-1200-33.084-7600
Ультразащищённые промышленные планшетные компьютеры (ППК)
Защита
Защита от механических воздействий (вибрация, удары, качка, наклоны, линейное ускорение и др.) Защита от климатических воздействий (повышенные/пониженные температура/влажность/давление, дождь, соляной туман и др.)
Защита от воздействия статической и динамической пыли *Защита от кражи данных через ПЭМИН
*Защита от несанкционированного доступа к программным ресурсам компьютера
*Пониженный уровень радиопомех, генерируемых Изделием (обеспечение высокого уровня электромагнитной совместимости)
Функциональность
Совместимость с операционными системами:
— Astra Linux SE 1.7, 1.6
— Windows® 10
*Вывод по требованию Заказчика внешних интерфейсов: RS-232 / 422 / 485, LAN, USB, ExpressCard и практически любых других интерфейсов, в том числе и редких
Функциональное расширение
Установка в ППК дополнительных модулей, в том числе большого размера – в соответствии с требованием Заказчика
Возможны модификации в соответствии с требованиями Заказчика
Долгосрочная техническая поддержка
Техническая поддержка на протяжении всего срока службы Изделия
Модульность
| Следующие устройства представляют собой быстросъёмные модули. Их замена может проводиться обычным пользователем и занимает не более 25 секунд. |
||
| НД-33.084-7600 | ОАКБ-33.084-7600, ОАКБ-33.121-7600 | *ДАКБ-33.084-7600, *ДАКБ-33.121-7600 |
| Накопитель данных на твёрдотельном носителе (НДТН) (SSD) или жёстком магнитном диске (НДЖМД) (HDD) | Основная аккумуляторная батарея | Дополнительная аккумуляторная батарея |
| Устанавливают в штатный отсек накопителя данных (ШОНД) | Устанавливают в штатный отсек основной аккумуляторной батареи (ШОАКБ) | Устанавливают с тыльной стороны изделия |
 |
 |
 |
| Высокая информационная безопасность — Хранение модуля в сейфе — Несколько пользователей – несколько модулей Быстрая адаптация к условиям эксплуатации — Оперативная замена модуля с НДЖМД (HDD) на более стойкий к ударам и вибрациям модуль с НДТН (SSD) Повышенная ремонтопригодность — Замена модуля (силами пользователя) за 25 секунд |
Замена модуля (силами пользователя) за 10 секунд | Установка/замена модуля (силами пользователя) за 10 секунд. Увеличивает время автономной работы |
*Специальный отсек для установки крупногабаритных модулей
Для установки:
- крупногабаритных электронных модулей высотой до 40 мм и более
- специальных защищённых соединителей больших размеров
*Модули доверенной загрузки
Для защиты от несанкционированного доступа к операционной системе компьютера до её загрузки:
— проверка подлинности загружаемой операционной системы
— аутентификация пользователя (например, посредством электронного ключа и считывателя iButton)
*Специальные защищённые соединители внешних интерфейсов
Для DC-in, LAN, USB, RS-232/422/485 и др.
Обеспечивают эксплуатацию Изделия, подключённого к внешним (периферийным) устройствам, в условиях воздействия внешних воздействующих факторов.
Увеличенные бамперы
Эффективная защита при падениях
*Работа при ярком солнечном свете
По требованию Заказчика возможна установка ЖК-экрана, обеспечивающего более комфортную работу в условиях солнечного света

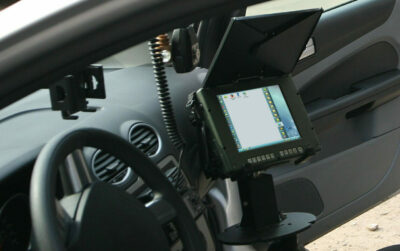

*Встроенный блок питания от сети постоянного тока (ВБПБС)
По требованию Заказчика в изделие может быть встроен ВБПБС.
Диапазон входного напряжения (постоянного тока):
от 15 до 32 В (стандарт), от 12 до 32 В (ПТЗ).

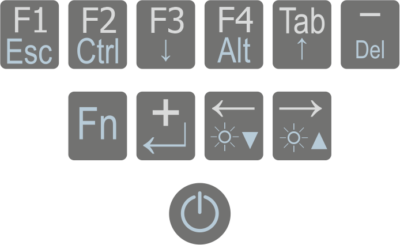

Панель управления
Одиннадцать клавиш
| Наименование согласно ТУ | □ Промышленный планшетный компьютер МТ-1200 «Гранат» МТ-1200-33.084 4013-006-13582297-2013ТУ (для изделия с ЖК-экраном 8,4″) □ Промышленный планшетный компьютер МТ-1200 «Гранат» МТ-1200-33.121 4013-006-13582297-2013ТУ (для изделия с ЖК-экраном 12,1″) |
| Конструктив | Гранат-Б □ Гранат-Б121 □ Гранат-Б084 |
| ЖК-экран | □ 12,1″ (для конструктива Гранат-Б121) □ 8,4″ (для конструктива Гранат-Б084) |
| Покрытие ЖК-экрана | Сенсорный экран резистивного типа |
| Процессор | □ Intel® i7-7600U, 3,9 ГГц (макс.) |
| Оперативная память | □ 8 ГБ □ 16 ГБ □ 32 ГБ |
| Накопитель данных (НД) |
□ Накопитель данных на твёрдотельном носителе (НДТН) (SSD) □ Накопитель данных на жёстком магнитном диске (НДЖМД) (HDD) – До 1 ТБ и более |
| Примечания 1 Для исполнения МТ-1200-33.084-7600: НДТН (SSD) / НДЖМД (HDD) выполнен в виде быстросъёмного модуля типоразмера НД-33.084-7600 2 Для исполнения МТ-1200-33.121-7600 НДТН (SSD) / НДЖМД (HDD) выполнен в виде съёмного модуля типоразмера НД-33.121-7600 |
|
| Встроенные динамики | Стерео, брызгозащищённые |
| Панель управления | – 6 функциональных клавиш – 2 управляющие клавиши – клавиши [+],[−] – 1 клавиша включения/выключения встроенной подсветки клавиш (только для исполнения МТ-1200-33.121-7600) – 1 клавиша включения/выключения электропитания |
| Устройство позиционирования курсора | Только для исполнения МТ-1200-33.121-7600: Встроенный джойстик + «левая» кнопка |
| Внешние интерфейсы | По требованию Заказчика могут быть реализованы следующие внешние интерфейсы: – RS-232/422/485 – LAN Ethernet – USB – ExpressCard – и практически любые другие интерфейсы, в том числе и редкие |
| Примечания 1 Количество и типы соединителей подлежат согласованию с Заказчиком 2 Для отдельных интерфейсов может быть обеспечена гальваническая развязка |
|
| *Дополнительные внешние интерфейсы | □ ГЛОНАСС/GPS □ Wi-Fi® □ BT |
| *Дополнительная ЭМИ-защита | □ Дополнительное экранирование от электромагнитных излучений (ЭМИ) для понижения уровня электромагнитных помех, генерируемых Изделием, и дополнительной защиты от кражи данных через побочные электромагнитные излучения и наводки (ПЭМИН) |
| *Модуль доверенной загрузки | □ По требованию Заказчика может быть установлен модуль доверенной загрузки (МДЗ) Назначение: для защиты от несанкционированного доступа к операционной системе компьютера до её загрузки (контроль устройства загрузки ОС, аутентификация пользователя и др.) |
| Примечание– Модель МДЗ подлежит согласованию с Заказчиком. | |
| Основная аккумуляторная батарея | Быстросъёмная основная аккумуляторная батарея (модуль ОАКБ-33.084-7600 / ОАКБ-33.121-7600) |
| *Дополнительная аккумуляторная батарея | □ Быстросъёмная дополнительная аккумуляторная батарея (модуль ДАКБ-33.084-7600 / ДАКБ-33.121-7600) – Устанавливают на корпус ППК с тыльной стороны – Увеличивает время автономной работы |
| *Встроенный блок питания от сети постоянного тока (ВБПБС) | По требованию Заказчика в изделие может быть встроен ВБПБС. Диапазон входного напряжения: □ от 15 до 32 В (стандарт) □ от 12 до 32 В (ПТЗ) |
| Материал корпуса | Металл |
| Габаритные размеры и масса базового блока (ориентировочные) |
• Для исполнения МТ-1200-33.121-7600: Со стандартными бамперами: 321 (ширина) x 256 (глубина) x 55 (высота) мм; от 2,7 кг Без бамперов: 305 (ширина) x 240 (глубина) x 44 (высота) мм; от 2,7 кг |
| • Для исполнения МТ-1200-33.084-7600: Без бамперов: 269 (ширина) x 197 (глубина) x 47 (высота) мм; от 2,4 кг |
|
| Примечания 1 Масса указана для базового блока ППК с НД и ОАКБ 2 Размеры для исполнения МТ-1200-33.121-7600 указаны с учётом стандартных бамперов. По требованию Заказчика возможно изготовление Изделия с увеличенными бамперами. 3 В базовые блоки исполнения МТ-1200-33.084-7600 бамперы не устанавливают. |
|
| Совместимость с операционными системами | Наши специалисты готовы подобрать для Вас конфигурацию ППК, который будет совместим с несколькими ОС из следующего списка: – Astra Linux SE 1.7, 1.6 – Windows® 10 |
| Примечания 1 Возможны некоторые ограничения по совместимости ППК с данными ОС. 2 Будем рады по Вашей заявке исследовать вопрос возможности обеспечения совместимости с любыми другими ОС и Вашим прикладным программным обеспечением. |
|
| Стойкость и прочность к механическим и климатическим воздействиям | Для получения информации по стойкости и прочности изделия к механическим и климатическим воздействиям, будьте добры, вышлите официальный запрос в адрес нашего предприятия. |
| Документы | – Система менеджмента качества производства ЭВМ соответствует требованиям ГОСТ Р ИСО 9001 — 2015 (ISO 9001:2015), сертификат соответствия № РОСС RU.04СПЦ.К00740 – Технические условия 4013-006-13582297-2013ТУ – Декларация о соответствии ЕАЭС N RU Д-RU.РА10.В.99273/23, срок действия до 26.12.2028 – Изделие может быть поставлено с приёмкой разных типов (ОТК и др.) |
Знак «*» означает, что данная функция в базовой конфигурации отсутствует и может быть реализована по требованию Заказчика.
Знак «□» означает, что далее приводится одно из возможных значений этого параметра или указывается для выбора опции.
| Наименование согласно ТУ | □ Промышленный планшетный компьютер МТ-1200 «Гранат» МТ-1200-33.084 4013-006-13582297-2013ТУ (для изделия с ЖК-экраном 8,4″) □ Промышленный планшетный компьютер МТ-1200 «Гранат» МТ-1200-33.121 4013-006-13582297-2013ТУ (для изделия с ЖК-экраном 12,1″) |
| Конструктив | Гранат-Б □ Гранат-Б121 □ Гранат-Б084 |
| ЖК-экран | □ 12,1″ (для конструктива Гранат-Б121) □ 8,4″ (для конструктива Гранат-Б084) |
| Сенсорный экран |
Резистивный тип, *повышенная механическая прочность |
| ЦП | □ Intel® i7-7600U, 3,9 ГГц (макс.) |
| ОЗУ | □ 8 ГБ □ 16 ГБ □ 32 ГБ |
| Накопитель данных (НД) |
□ Накопитель данных на твёрдотельном носителе (НДТН) (SSD) □ Накопитель данных на жёстком магнитном диске (НДЖМД) (HDD) – До 1 ТБ и более |
| Примечания 1 Для исполнения МТ-1200-33.084-7600: НДТН (SSD) / НДЖМД (HDD) выполнен в виде быстросъёмного модуля типоразмера НД-33.084-7600. 2 Для исполнения МТ-1200-33.121-7600: НДТН (SSD) / НДЖМД (HDD) выполнен в виде съёмного модуля типоразмера НД-33.121-7600. |
|
| Встроенные динамики |
Стерео, брызгозащищённые |
| Панель управления |
– 6 функциональных клавиш – 2 управляющие клавиши – клавиши [+],[−] – 1 клавиша включения/выключения встроенной подсветки клавиш (только для исполнения МТ-1200-33.121-7600) – 1 клавиша включения/выключения электропитания |
| Устройство позициони- рования курсора |
Только для исполнения МТ-1200-33.121-7600: Встроенный джойстик + «левая» кнопка |
| Внешние интерфейсы |
По требованию Заказчика могут быть реализованы следующие внешние интерфейсы: – RS-232/422/485 – LAN Ethernet – USB – ExpressCard – и практически любые другие интерфейсы, в том числе и редкие |
| Примечания 1 Количество и типы соединителей подлежат согласованию с Заказчиком 2 Для отдельных интерфейсов может быть обеспечена гальваническая развязка |
|
| *Дополни- тельные внешние интерфейсы |
□ ГЛОНАСС/GPS □ Wi-Fi® □ BT |
| *Дополни- тельная ЭМИ-защита |
□ Дополнительное экранирование от электромагнитных излучений (ЭМИ) для понижения уровня электромагнитных помех, генерируемых Изделием, и дополнительной защиты от кражи данных через побочные электромагнитные излучения и наводки (ПЭМИН) |
| *МДЗ | □ По требованию Заказчика может быть установлен модуль доверенной загрузки (МДЗ) Назначение: для защиты от несанкционированного доступа к операционной системе компьютера до её загрузки (контроль устройства загрузки ОС, аутентификация пользователя и др.) |
| Примечание– Модель МДЗ подлежит согласованию с Заказчиком. | |
| Основная АКБ (ОАКБ) |
Быстросъёмная основная аккумуляторная батарея (модуль ОАКБ-33.084-7600 / ОАКБ-33.121-7600) |
| *Дополни- тельная АКБ (ДАКБ) |
□ Быстросъёмная дополнительная аккумуляторная батарея (модуль ДАКБ-33.084-7600 / ДАКБ-33.121-7600) – Устанавливают на корпус ППК с тыльной стороны – Увеличивает время автономной работы |
| *Встроенный блок питания |
Встроенный блок питания от бортовой сети постоянного тока (ВБПБС): По требованию Заказчика в Изделие может быть встроен ВБПБС. Диапазон входного напряжения: □ от 15 до 32 В (стандарт) □ от 12 до 32 В (ПТЗ) |
| Материал корпуса |
Металл |
| Габаритные размеры и масса базового блока (ориенти- ровочные) |
• Для исполнения МТ-1200-33.121-7600: Со стандартными бамперами: 321 (ширина) x 256 (глубина) x 55 (высота) мм; от 2,7 кг Без бамперов: 305 (ширина) x 240 (глубина) x 44 (высота) мм; от 2,7 кг |
| • Для исполнения МТ-1200-33.084-7600: Без бамперов: 269 (ширина) x 197 (глубина) x 47 (высота) мм; от 2,4 кг |
|
| Примечания 1 Масса указана для базового блока ППК с накопителем данных и ОАКБ 2 Размеры для исполнения МТ-1200-33.121-7600 указаны с учётом стандартных бамперов. По требованию Заказчика возможно изготовление Изделия с увеличенными бамперами. 3 В базовые блоки исполнения МТ-1200-33.084-7600 бамперы не устанавливают. |
|
| Совмести- мость с ОС |
Наши специалисты готовы подобрать для Вас конфигурацию ППК, который будет совместим с несколькими ОС из следующего списка: – Astra Linux SE 1.7, 1.6 – Windows® 10 |
| Примечания 1 Возможны некоторые ограничения по совместимости ППК с данными ОС. 2 Будем рады по Вашей заявке исследовать вопрос возможности обеспечения совместимости с любыми другими ОС и Вашим прикладным программным обеспечением. |
|
| Стойкость и прочность к внешним воздействиям |
Для получения информации по стойкости и прочности изделия к механическим и климатическим воздействиям, будьте добры, вышлите официальный запрос в адрес нашего предприятия. |
| Документы | – Система менеджмента качества производства ЭВМ соответствует требованиям ГОСТ Р ИСО 9001 — 2015 (ISO 9001:2015), сертификат соответствия № РОСС RU.04СПЦ.К00740 – Технические условия 4013-006-13582297-2013ТУ – Декларация о соответствии ЕАЭС N RU Д-RU.РА10.В.99273/23, срок действия до 26.12.2028 – Изделие может быть поставлено с приёмкой разных типов (ОТК и др.) |
Знак «*» означает, что данная функция в базовой конфигурации отсутствует и может быть реализована по требованию Заказчика.
Знак «□» означает, что далее приводится одно из возможных значений этого параметра или указывается для выбора опции.
Ультразащищённый промышленный блок питания от сети постоянного тока (БПБС)
– Диапазон входного напряжения: 20 В (и ниже) … 36 В (и выше)
– Специальный защищённый соединитель DC-out
– Специальный защищённый соединитель DC-in или стандартный соединитель прикуривателя
– Диапазон рабочих температур: минус 30 °С (и ниже) … плюс 55 °С (и выше)
– Степень защиты от пыли и влаги: не менее IP65
Примечание — По требованию Заказчика возможна разработка и поставка БПБС в соответствии с согласованным техническим заданием.
Платформа виброизолирующая (ПВИ)
(ПВИ-33.084-7600 / ПВИ-33.121-7600)
Крепление (с виброизоляцией) для эксплуатации ППК в транспортном средстве в *условиях воздействия МВВФ (вибрации, удары и др.) (в том числе и во время движения)
* — Имеются ограничения
Примечание — По требованию Заказчика возможна разработка и поставка ПВИ в соответствии с согласованным техническим заданием.
Кронштейн монтажный (КРМ)
(КРМ-33.084-7600 / КРМ-33.121-7600)
Крепление (без виброизоляции) для эксплуатации ППК в транспортном средстве в *условиях воздействия МВВФ (вибрации, удары и др.) (в том числе и во время движения).
* — Имеются ограничения
Примечание — По требованию Заказчика возможна разработка и поставка КРМ в соответствии с согласованным техническим заданием.
Расширитель портов
(РПТ-33.084-7600)
 |
||
| – RS-232 – *LAN 100/10 – USB 2.0 |
– VGA – Mic-in – Audio-out |
– DC-in |
Примечание– По требованию Заказчика возможна разработка и поставка расширителя портов в соответствии с согласованным техническим заданием.
Устройство зарядное автономное (УЗА)
| УЗА-33.084-7600 | УЗА-33.121-7600 |
| Для исполнения МТ-1200-33.084-7600 | Для исполнения МТ-1200-33.121-7600 |
| Для одновременного заряда: — двух основных аккумуляторных батарей (ОАКБ-33.084-7600) — двух дополнительных аккумуляторных батарей (ДАКБ-33.084-7600)  |
Для одновременного заряда: — двух основных аккумуляторных батарей (ОАКБ-33.121-7600) — одной дополнительной аккумуляторной батареи (ДАКБ-33.121-7600)  |
Подставка (ПДТ)
(ПДТ-1200-33.121-7600-Б)
Для установки ППК на рабочем месте оператора. Используют с применением КРМ / ПВИ.
Наручный ремень
(НР-1200-33.084-7600)
Позволяет удерживать ППК в одной руке, освобождая вторую руку для управления ППК и ввода данных
Защитная крышка
(ЗКЖКЭ-1200-33.084-7600 / ЗКЖКЭ-1200-33.121-7600)
Для дополнительной защиты ЖК-экрана от механических повреждений и бликов
Чехол эксплуатационный всесезонный (ЧЭВ)
(ЧЭВ-33.084-7600 / ЧЭВ-33.121-7600)
Для дополнительной защиты ППК при эксплуатации в полевых условиях, в том числе при пониженных температурах
Резиновый защитный чехол
Только для конструктива Гранат-084. Для дополнительной защиты ППК от ударов при применении в полевых условияx.
Кронштейн на основе шарового крепления (КРШ)
– Для установки ППК на объекте эксплуатации.
– Удобная система регулировки положения в пространстве.
– Широкий спектр оснований для крепления (винты, присоски, скобы и т.д.)
Защищённая клавиатура ТКВ-500 «Сигнал» в конструктиве «Сигнал-324» (исполнения: ТКВ-500.324ПР.П, ТКВ-500.324ПР.Ю)
Ультразащищённая двухканальная клавиатура ТКВ-500 «Сигнал» в конструктиве «Сигнал-306» (исполнение: ТКВ-500.306МР.2Ю-МЛ)
Промышленный ЖК-монитор
МК-1566 «Восход»
| – Размер ЖК-экрана: от 10,4″ до 24,0″ – Диапазон рабочих температур: минус 10 °С (и ниже) … плюс 50 °С (и выше) – Дождь: 5 мм/мин – Пыль статическая/динамическая: 5 г/м3 |
|
 |
|
Промышленный принтер МП-2200.66М-02Д
Защитные герметичные контейнеры (кейсы), серия ТКС
| – Диапазон температур эксплуатации: минус 40 °С … плюс 85 °С – Дождь: 5 мм/мин – Пыль статическая/динамическая: 5 г/м3 – Применение: • упаковка (тара) для хранения и транспортирования • корпус для встраивания вычислительных систем (например, планшетный компьютер, блок питания, дополнительное оборудование) |
|
 |
|
